Ремонт мотоциклов - Переборка вилки и замена сальников на примере мотоцикла Хонда VTR1000 F

Сначала вывешиваем переднее колесо мотоцикла.

Затем с помошью шестигранников отвинчивем винты и снимаем крыло.

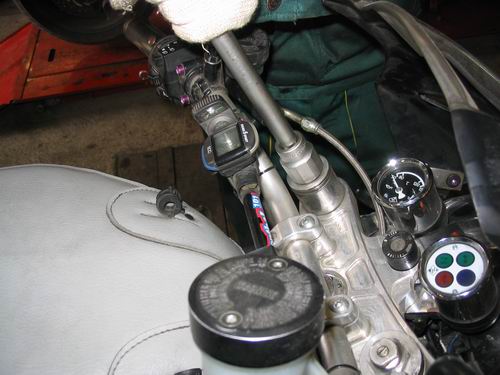

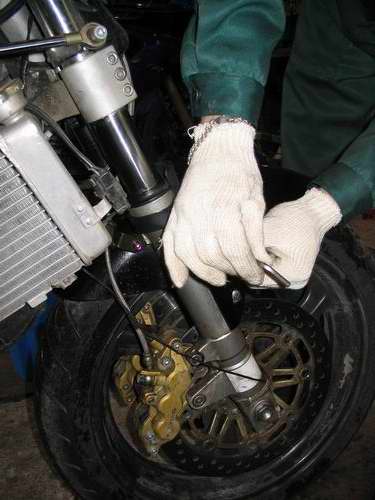

Затем ослабляем заглушки на перьях вилки(до конца их не откручивайте).

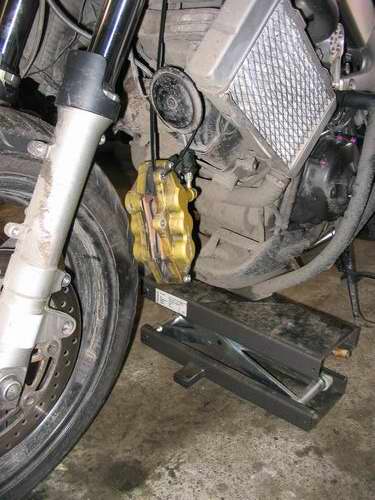

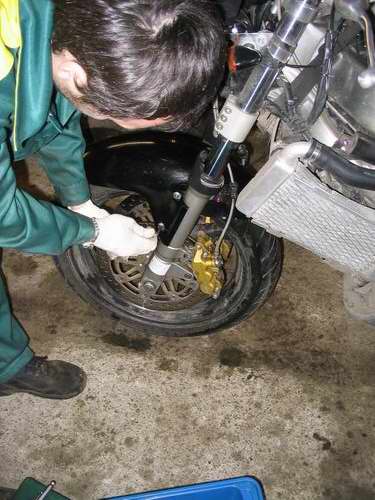

Теперь снимаем суппорта. Обратить внимание , чтобы суппорта не висели на тормозных шлангах , а были подвешены на хомутах или веревках.

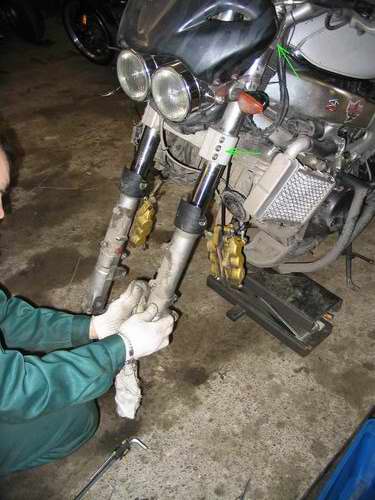

Теперь ослабляем крепеж траверс и вынимаем перья вилки из них.

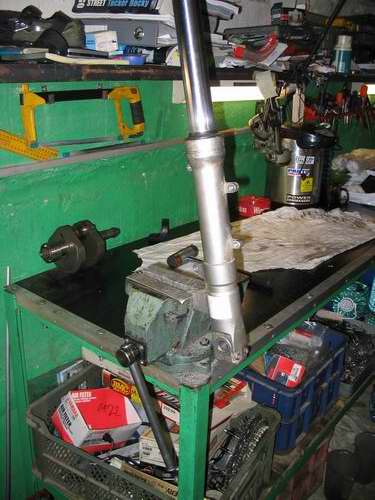

Теперь фиксируем стакан вилки в тисках между алюминиевых уголков.

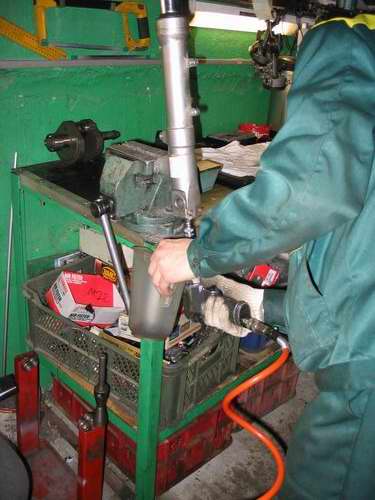

Шестигранником вывинчиваем сливной болт(будьте готовы , что оттуда польется черная жижа с жутким запахом :)) ).Двигая перо вверх-вниз, даем полностью стечь маслу.

Это когда то было вилочным маслом ;)).

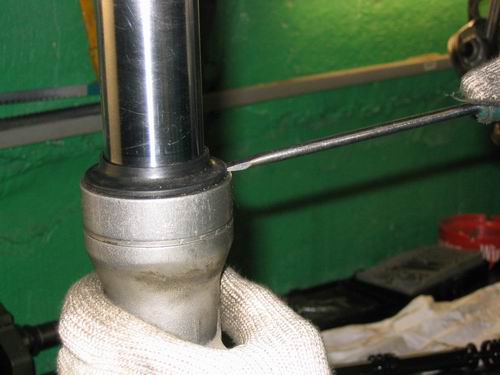

Когда масло стекло , снимаем старый пыльник , аккуратно поддев его отверткой.

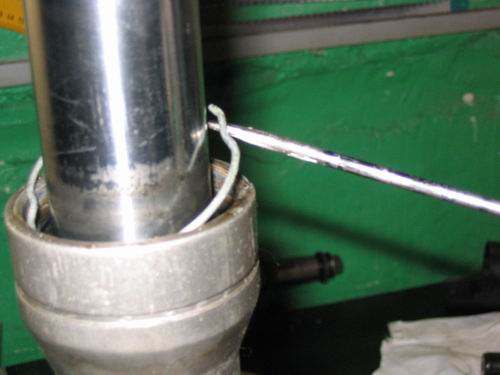

Теперь очень аккуратно вынимаем стопорное кольцо (здесь требуется осторожность, чтобы не повредить хромированную поверхность )

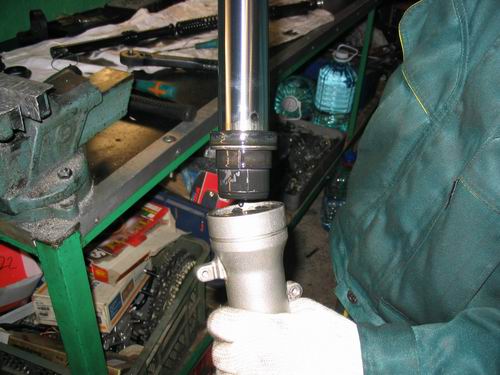

После того как вынули стопорное кольцо , сильными движениями на противоходе , раздергиваем стакан пера и само перо.

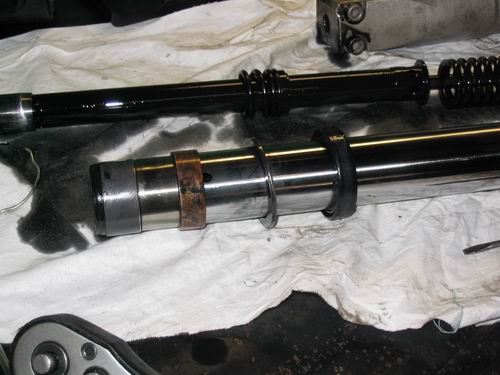

Теперь запоминаем как все устроено в вилке и, если вилку давно не разбирали, то чистим ее .

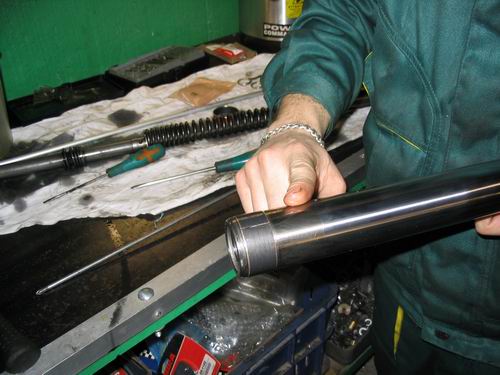

После того как все засверкало и заблестело , надеваем новое направляющее колечко на перо и смазываем его вилочным маслом.

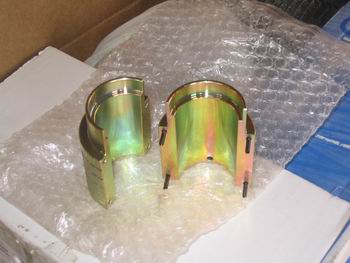

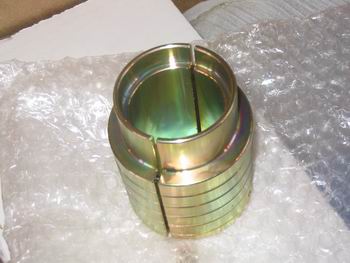

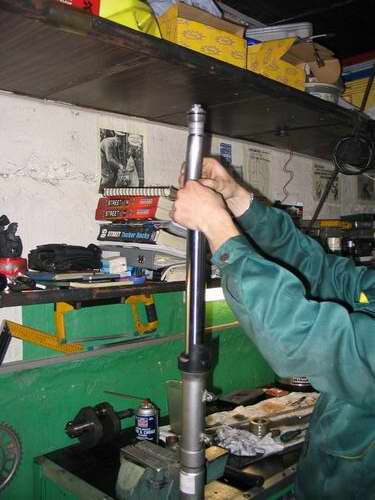

Затем аккуратно вставляем перо в стакан , затем вставляем новое верхнее направляющее колечко и кладем уплотнительное кольцо , а затем запрессоваем с помощью оправки. Теперь важный момент -установка сальника. Обратим внимание на самый верх пера , если там есть фаска -хорошо , если нет , то оборачиваем полиэтиленом и ,смазав предварительно сальник и перо , одеваем его. Запрессоваем с помощью той же оправки.

Теперь одеваем пыльник и запрессоваем с помощью все той же оправки.

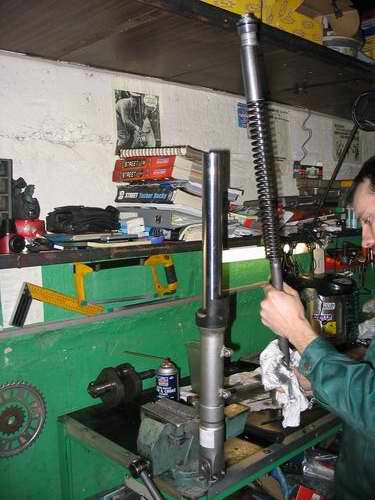

Затем вставляем внутренности вилки в перо.

Делаем все аккуратно!

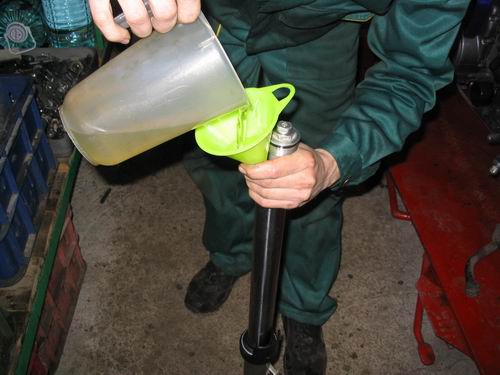

Теперь завинчиваем сливное отверстие в стакане. Медную шайбочку лучше прокалить , чтобы она стала мягче или воспользоваться новой. Вынимаем вилку из тисков и заливаем 450 мл вилочного масла (с вязкостью придется поэкспериментировать , 10W мне показалось мягковато).

Теперь завинчиваем верхнюю пробку на пере и несколько раз прожимаем вилку , чтобы масло заполнило ее .

Все вышеописанное повторяем со вторым пером и ставим все на моц в обратной последовательности.

Хочу сказать огромное СПАСИБО мотосервису МОТОСЕРВИС.РУ за помощь в подготовке этого руководства.
